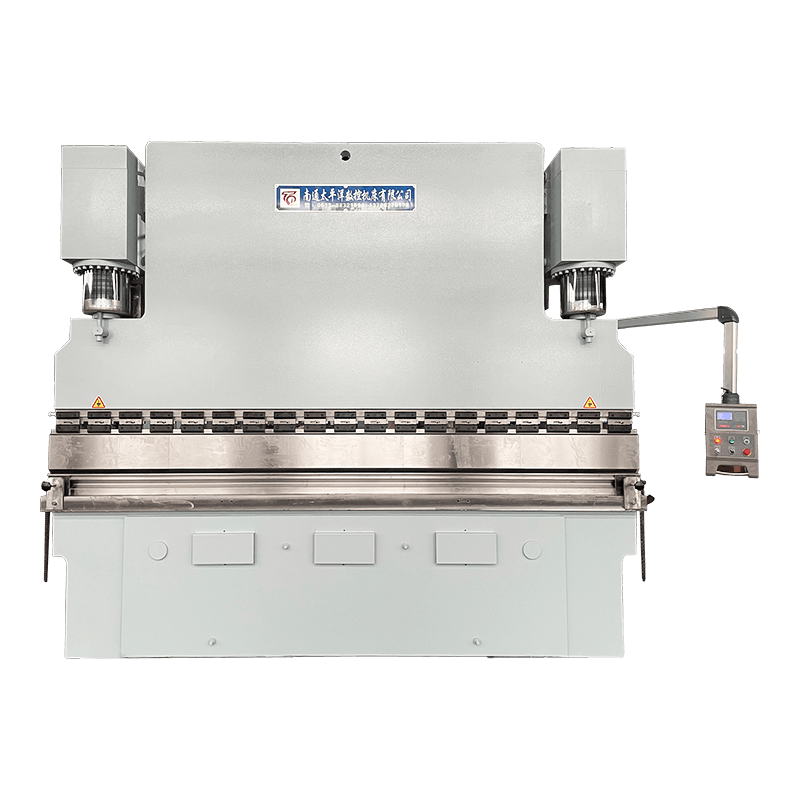

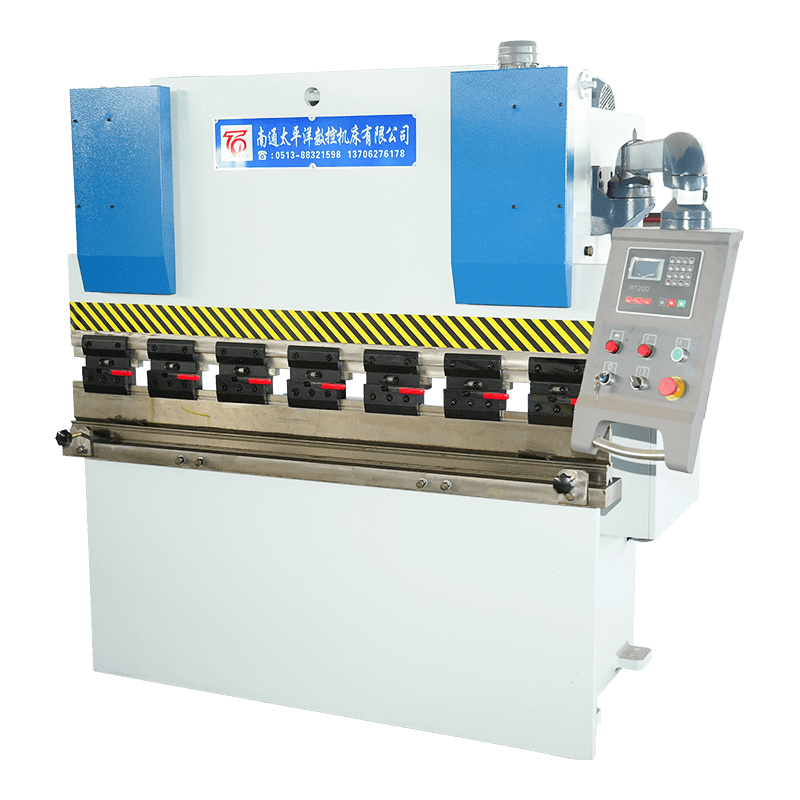

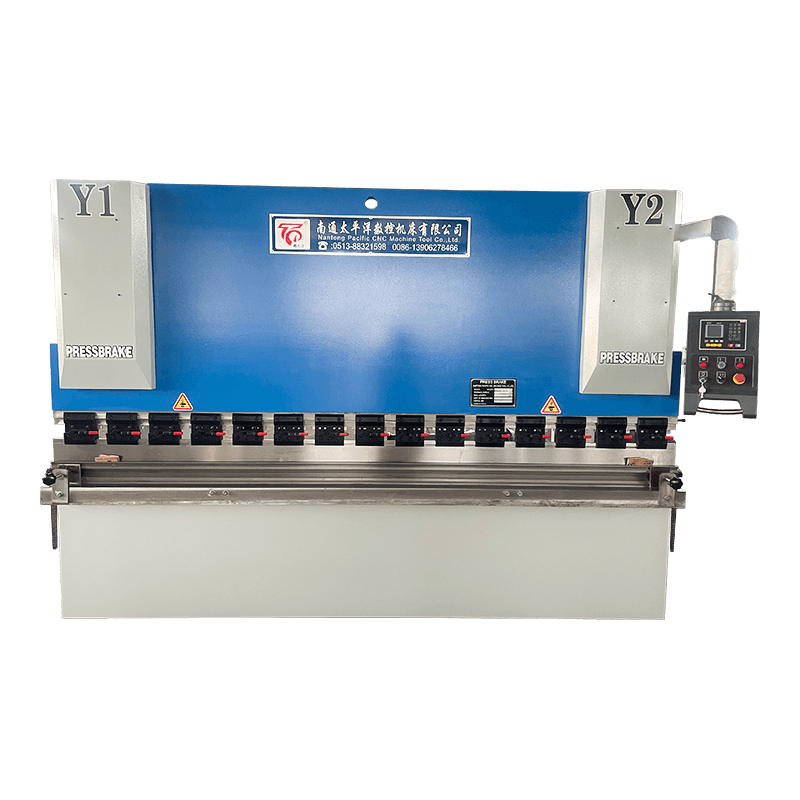

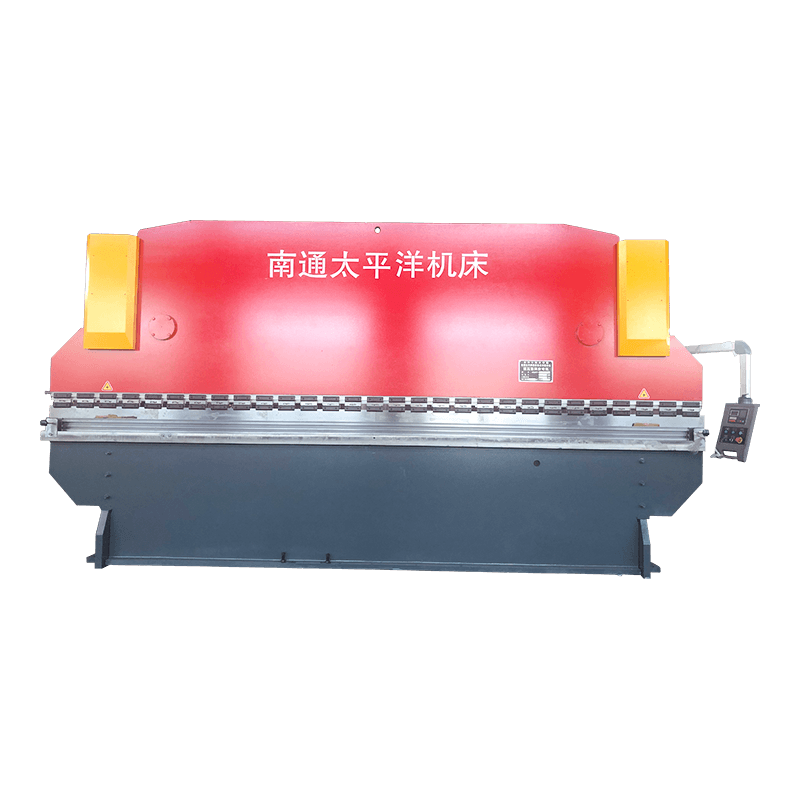

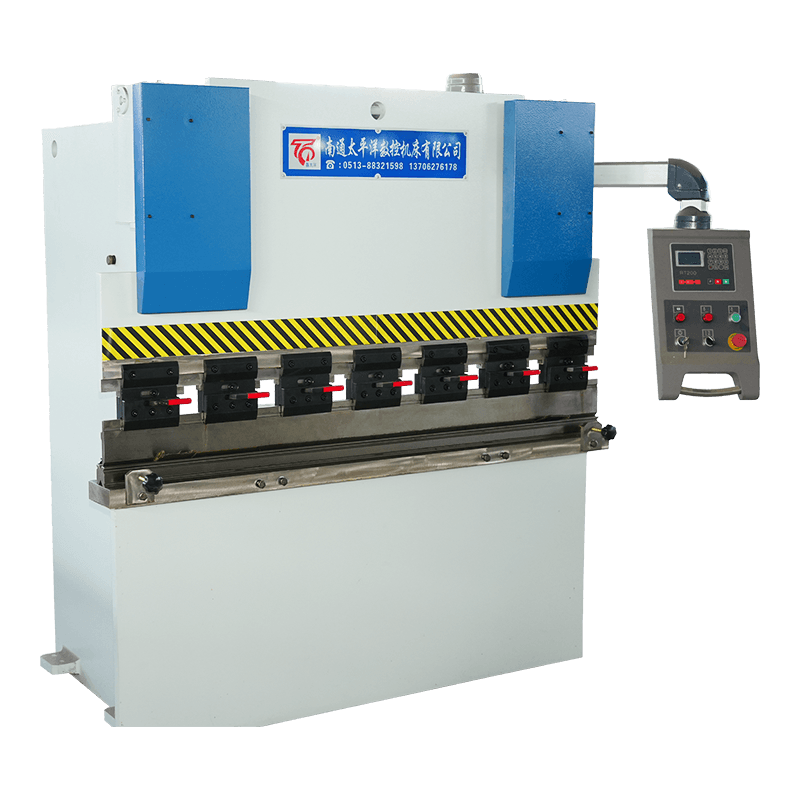

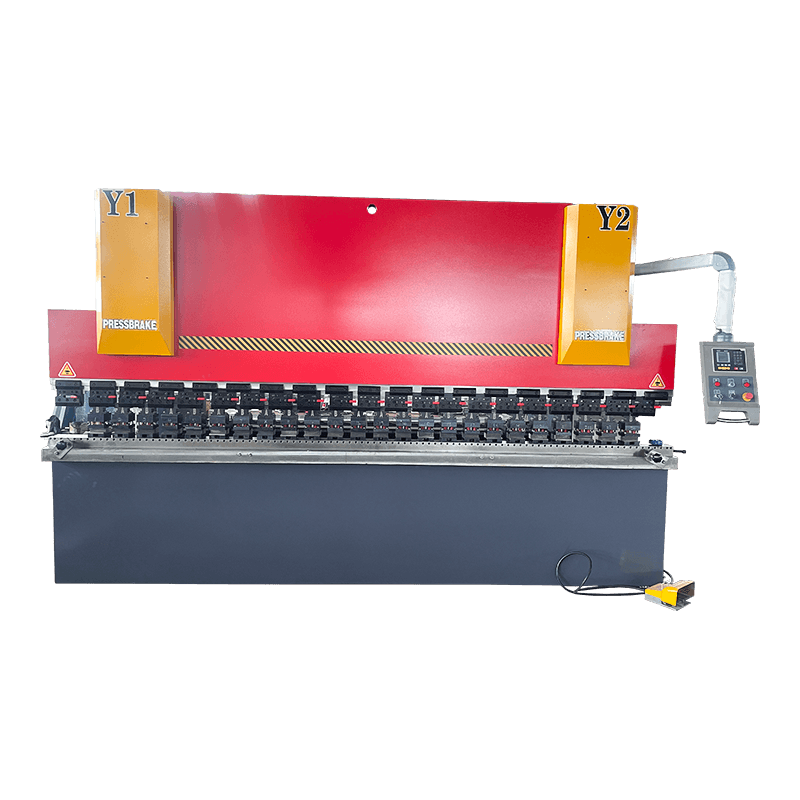

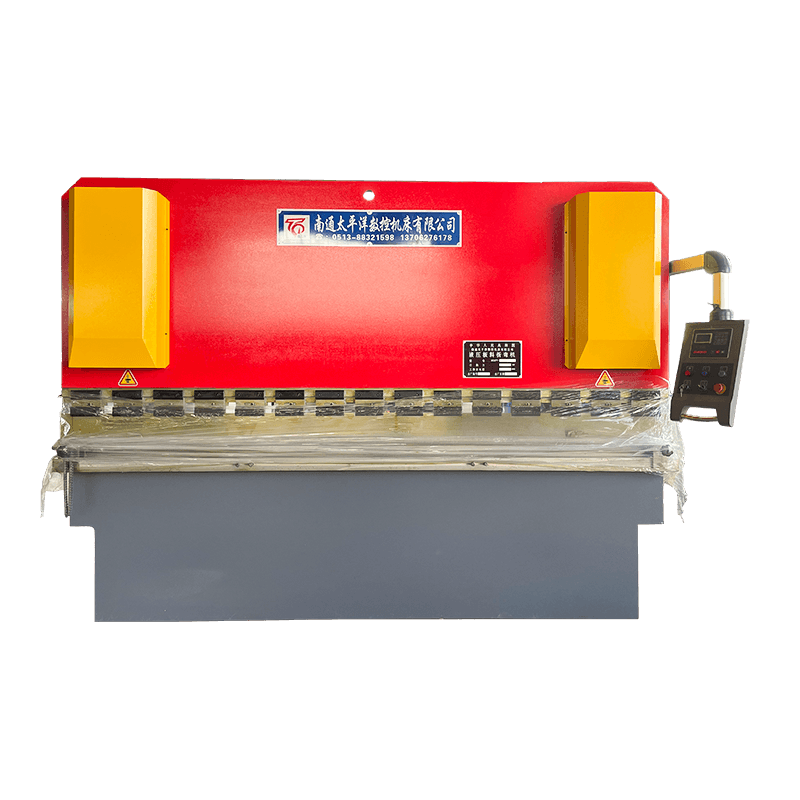

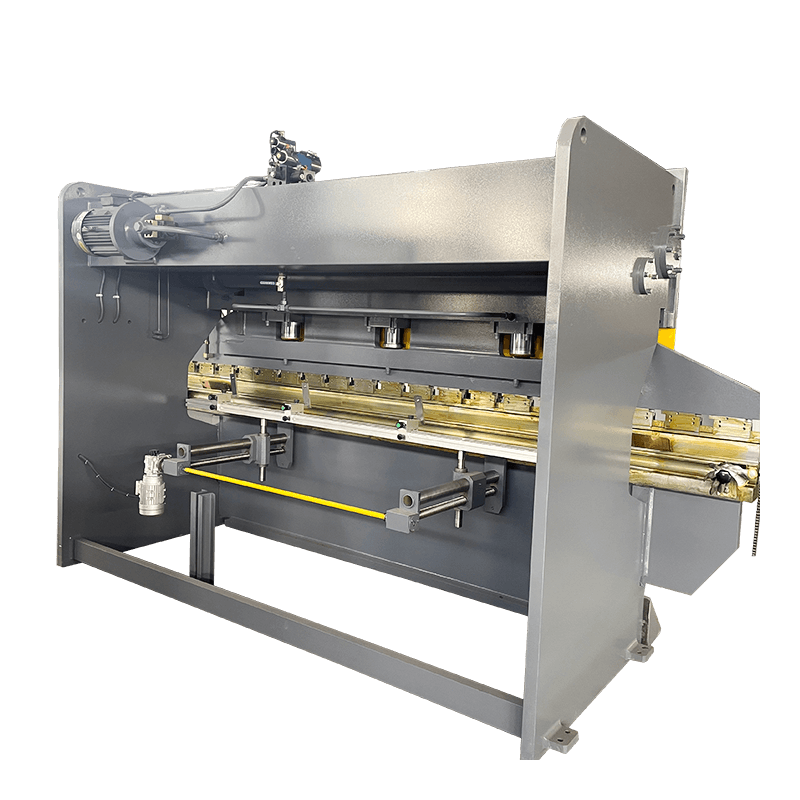

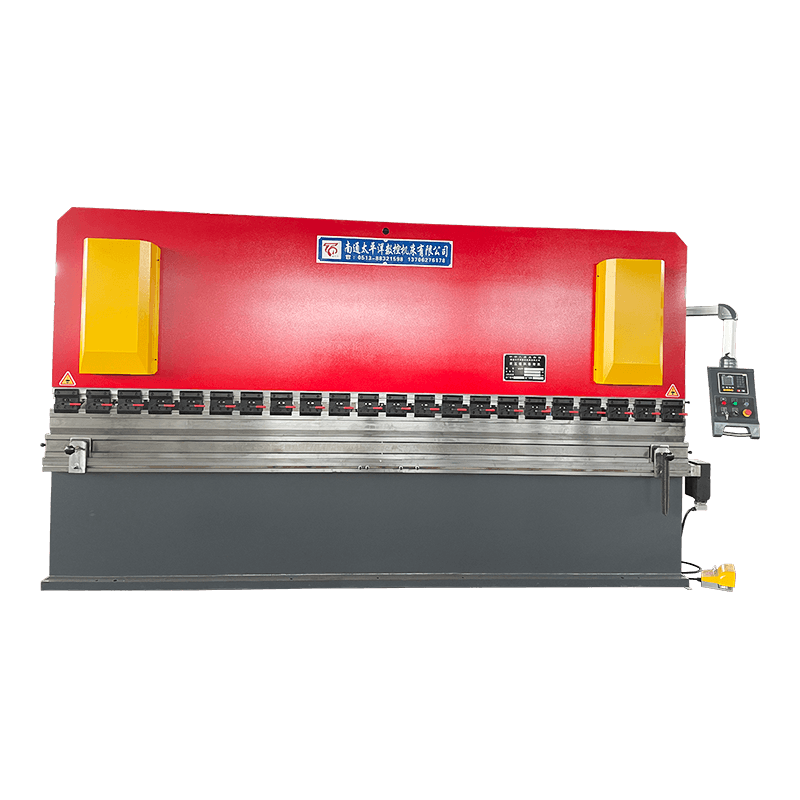

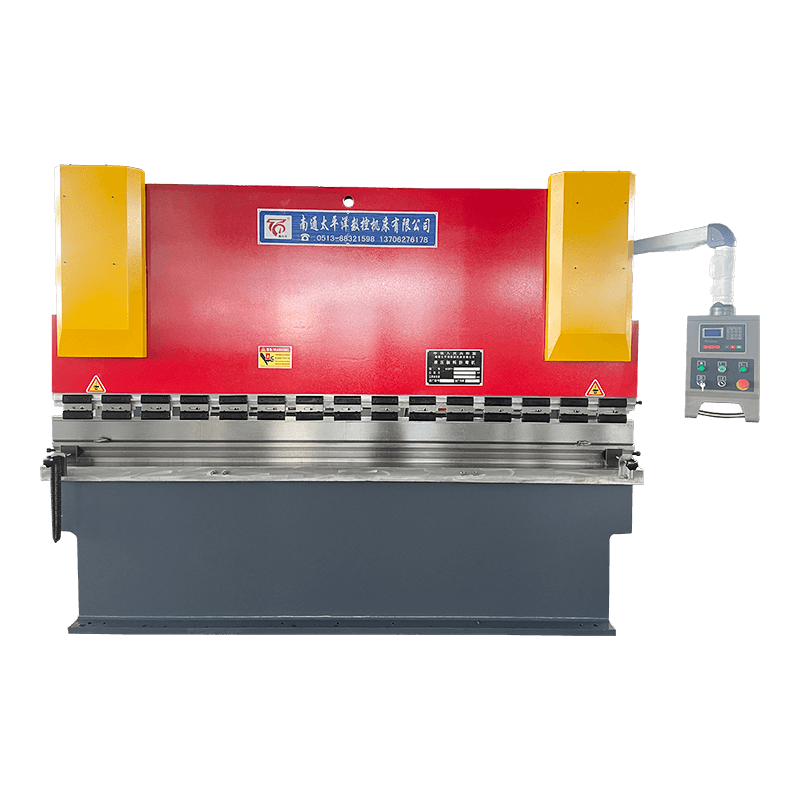

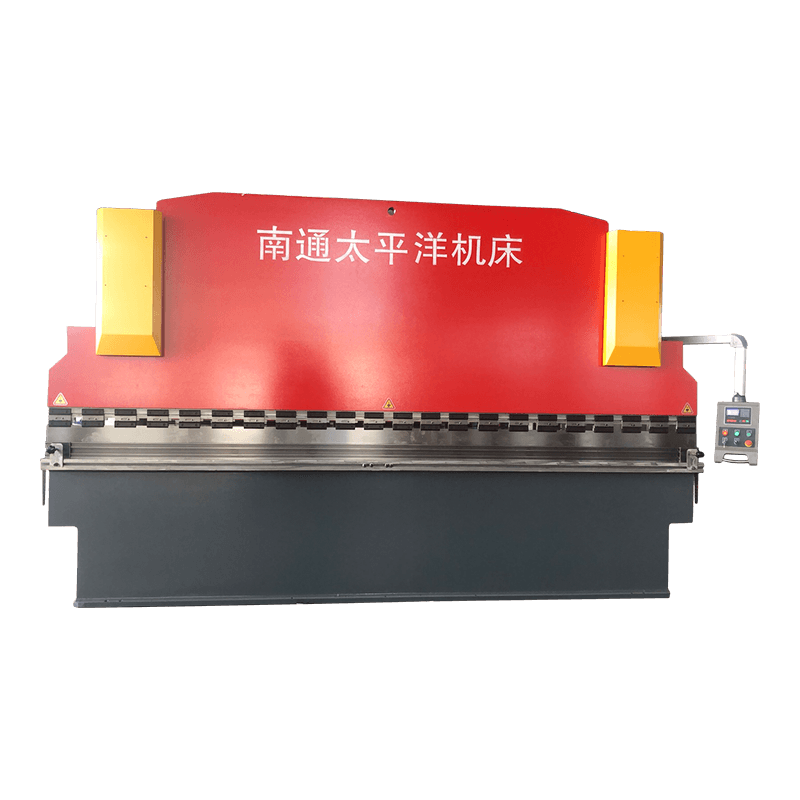

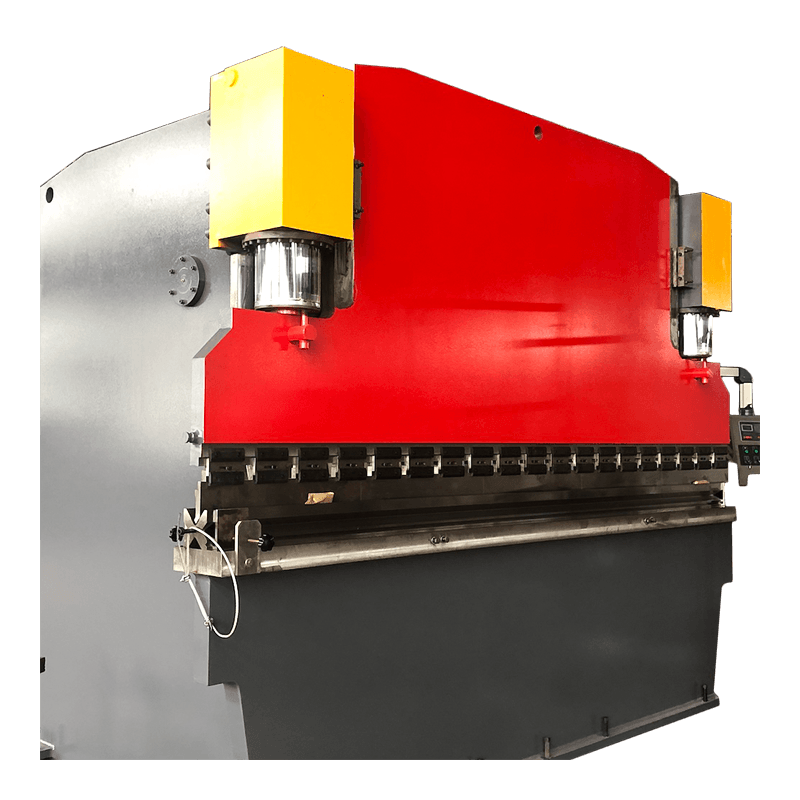

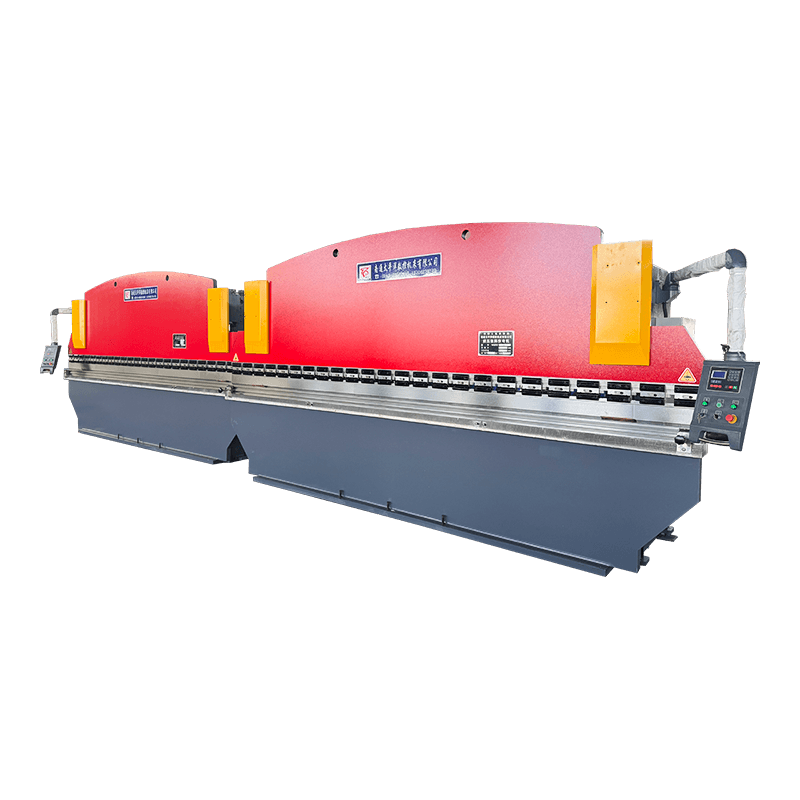

WC67Y-সিরিজ হাইড্রোলিক শীট মেটাল নমন মেশিন

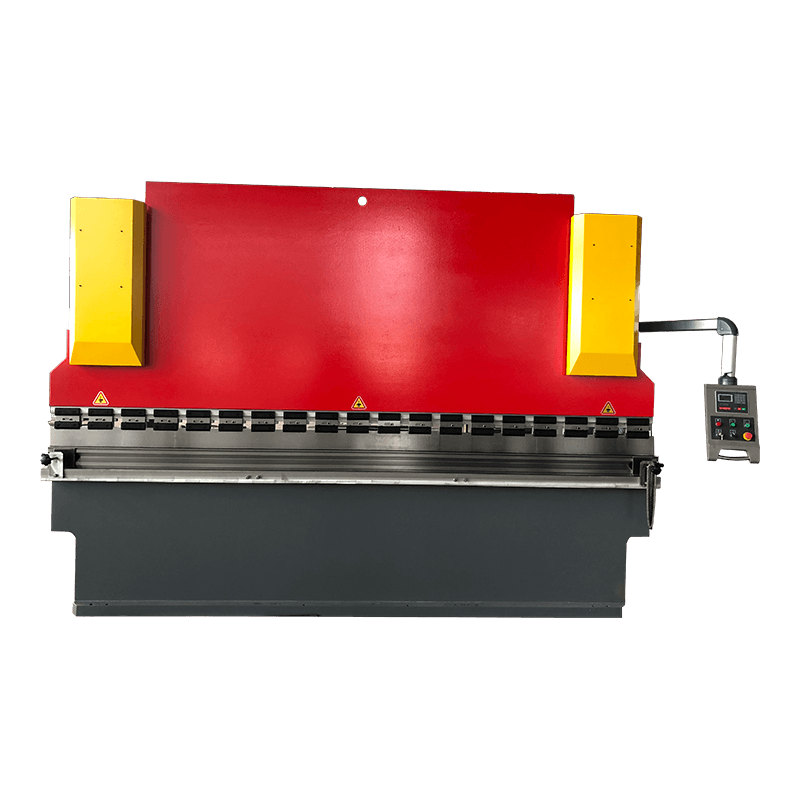

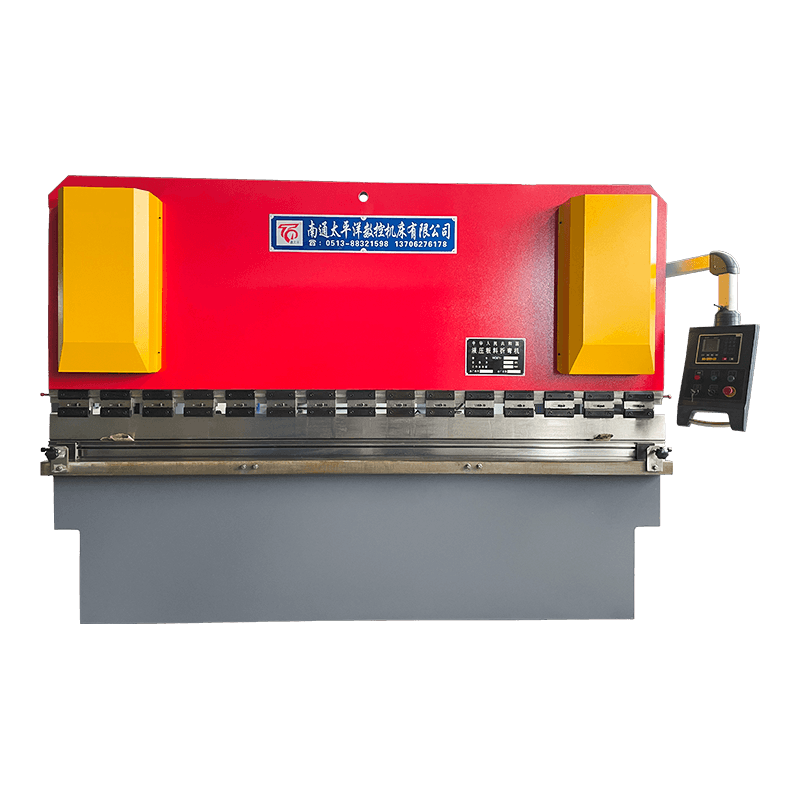

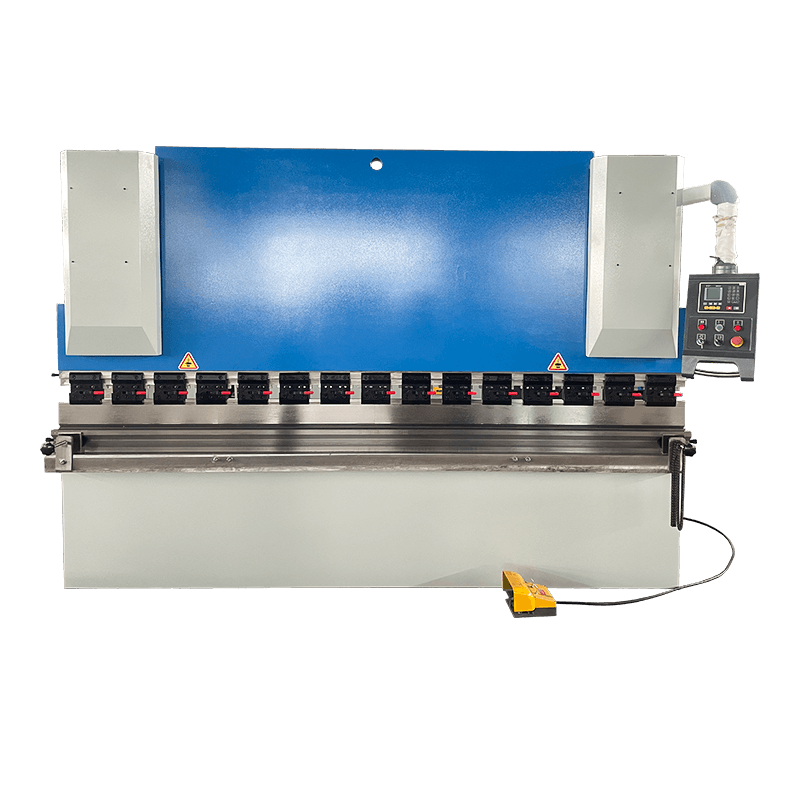

WC67Y সিরিজের হাইড্রোলিক প্রেস ব্রেক হল একটি সাশ্রয়ী-কার্যকর NC শীট মেটাল বাঁকানোর মেশিন যা ব্যাপকভাবে ধাতব ফ্যাব্রিকেশন ওয়ার্কশপ, HVAC উত্পাদন এবং সাধারণ উত্পাদনে ব্যবহৃত হয়। E21 বা RT200 NC কন্ট্রোল সিস্টেমের সাথে সজ্জিত, এই হাইড্রোলিক নমন মেশিনটি নির্ভরযোগ্য কর্মক্ষমতা, সহজ অপারেশন এবং কম রক্ষণাবেক্ষণকে একত্রিত করে, এটি ছোট থেকে মাঝারি উত্পাদন পরিবেশের জন্য প্রথম পছন্দ করে তোলে।

মূল বৈশিষ্ট্য
সমস্ত ইস্পাত ঢালাই কাঠামো: সম্পূর্ণ মেশিন ফ্রেম কম্পন স্ট্রেস ত্রাণ চিকিত্সা সহ একটি অল-স্টিল ঢালাই নির্মাণ গ্রহণ করে। ANSYS স্ট্রেস অ্যানালাইসিস সফ্টওয়্যার দিয়ে ডিজাইন এবং যাচাই করা হয়েছে, এটি উচ্চ যান্ত্রিক শক্তি, অনমনীয়তা এবং দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করে।

বিভাজনযোগ্য উপরের ছাঁচ: উপরের টুলিংটি গ্রাহকের প্রয়োজনীয়তা অনুসারে বিভক্ত করা যেতে পারে, বিভিন্ন আকার এবং আকারের ওয়ার্কপিসগুলির প্রক্রিয়াকরণের সাথে খাপ খাইয়ে, উত্পাদনে নমনীয়তা উন্নত করে।

NC কন্ট্রোল সিস্টেম: E21 NC কন্ট্রোলার দিয়ে সজ্জিত, সিস্টেমটি ব্যাক গেজ স্ট্রোক এবং রাম স্ট্রোক প্রোগ্রাম করে এবং বিভিন্ন নমন কাজের দ্রুত সেটআপের জন্য 40 সেট পর্যন্ত প্রোগ্রাম সংরক্ষণ করতে পারে।

যথার্থ যন্ত্র প্রক্রিয়া: দীর্ঘমেয়াদী অপারেশন চলাকালীন উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা নিশ্চিত করে মেশিন ফ্রেমটি সম্পূর্ণ-প্রক্রিয়া গ্রাইন্ডিং, বিরক্তিকর এবং ধোয়ার মধ্য দিয়ে যায়।

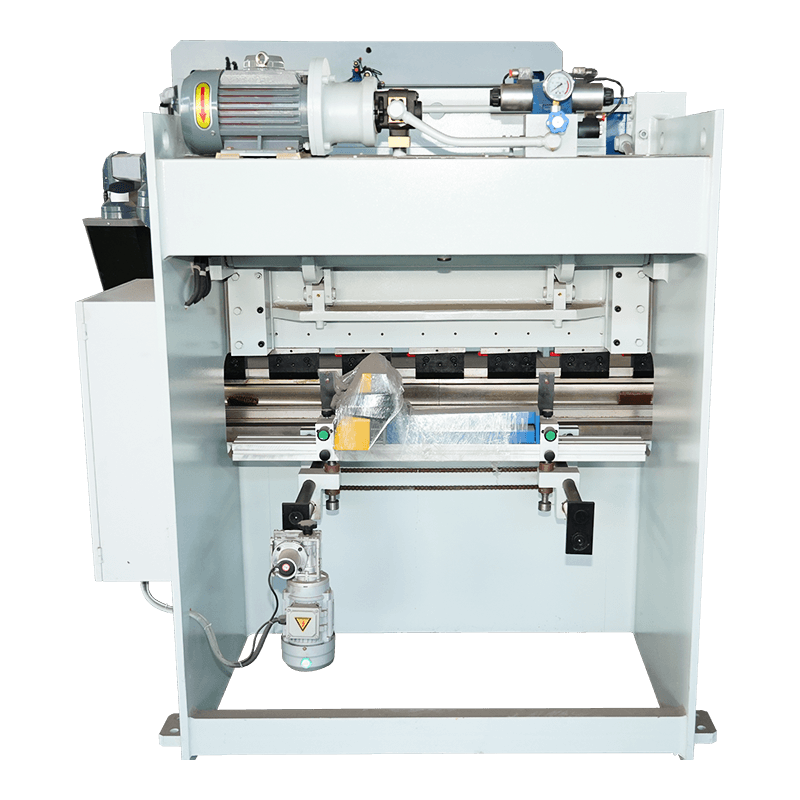

অনমনীয় ব্যাক গেজ: ইস্পাত ব্যাক গেজ কাঠামো স্থিতিশীল এবং সঠিক অবস্থান প্রদান করে, ব্যাচ জুড়ে সামঞ্জস্যপূর্ণ নমন মাত্রা নিশ্চিত করে।

হাইড্রোলিক নিরাপত্তা ও নিয়ন্ত্রণ: ওভারফ্লো ভালভ হাইড্রোলিক সিস্টেমের জন্য ওভারলোড সুরক্ষা প্রদান করে, যখন চাপ সুইচ বিভিন্ন উপকরণ এবং বেধ অনুযায়ী সিস্টেমের চাপের সহজ সমন্বয় করতে দেয়।

জরুরী স্টপ নিরাপত্তা: ফুট সুইচ একটি জরুরী স্টপ ফাংশন দিয়ে সজ্জিত, উন্নত অপারেটর নিরাপত্তার জন্য অপ্রত্যাশিত পরিস্থিতিতে অবিলম্বে মেশিন বন্ধ নিশ্চিত করে।

অ্যাপ্লিকেশন
এই হাইড্রোলিক প্রেস ব্রেকটি কার্বন ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম এবং অন্যান্য ধাতব শীটগুলি সহ শিল্পগুলিতে বাঁকানোর জন্য উপযুক্ত:
শীট মেটাল ফ্যাব্রিকেশন

HVAC এবং ductwork উত্পাদন
রান্নাঘর সরঞ্জাম এবং গৃহ সরঞ্জাম উত্পাদন
স্বয়ংচালিত যন্ত্রাংশ এবং স্ট্রাকচারাল স্টিল ফ্যাব্রিকেশন

তদন্ত

কর্মক্ষমতা বৈশিষ্ট্য:

1. মেশিন বডি সীমিত উপাদান বিশ্লেষণ দ্বারা ডিজাইন করা হয়েছে, এবং কম্পন বার্ধক্য অভ্যন্তরীণ চাপ দূর করে, মেশিন বডি স্থিতিশীল এবং নির্ভরযোগ্য করে তোলে।
2. অনন্য রিয়ার সিলিন্ডার ড্রাইভ ডিভাইসটি লিভার নীতি ব্যবহার করে ডিজাইন করা হয়েছে, যা শুধুমাত্র সিস্টেমের কাজের চাপ কমায় না, কিন্তু সিস্টেমের ওভারলোড ক্ষমতাও উন্নত করে। সিস্টেমের স্থায়িত্ব এবং যান্ত্রিক আন্দোলনের স্থায়িত্ব বাড়ায়।
3. স্লাইডারের ডান প্রান্তে একটি মাল্টি-পয়েন্ট পজিশনিং ডিভাইস দেওয়া আছে, যা শুধুমাত্র স্লাইডারটিকে যেকোনো পজিশনিংয়ে সহজে সামঞ্জস্য করতে পারে না, তবে একই সময়ে ছয়টি ভিন্ন কোণের অবস্থান সম্পূর্ণ করতে পারে, অপারেটরের শ্রমের তীব্রতা হ্রাস করে এবং কাজের দক্ষতা উন্নত করে।
4. স্লাইডারের বাম প্রান্তে একটি ওয়ার্ম গিয়ার রিডাকশন মোটর এবং একটি উদ্ভট শ্যাফ্ট প্রদান করা হয়েছে, যা শুধুমাত্র স্লাইডারের ভারসাম্য সামঞ্জস্যকেই সহজতর করে না, তবে বিশেষ প্রক্রিয়াকরণের প্রয়োজনীয়তাও পূরণ করে যেমন শঙ্কু গঠন এবং নমন।
5. লোয়ার ডাইটি একটি ডিফ্লেকশন ক্ষতিপূরণ ডাই হোল্ডার এবং একটি ডিফ্লেকশন প্লেট দিয়ে ডিজাইন করা হয়েছে, যা শুধুমাত্র ওয়ার্কপিসের সোজাতাই নিশ্চিত করে না, কিন্তু ওয়ার্কপিসের কোণের সামঞ্জস্যও নিশ্চিত করে, যার ফলে ওয়ার্কপিসের জ্যামিতিক নির্ভুলতা উন্নত হয়।

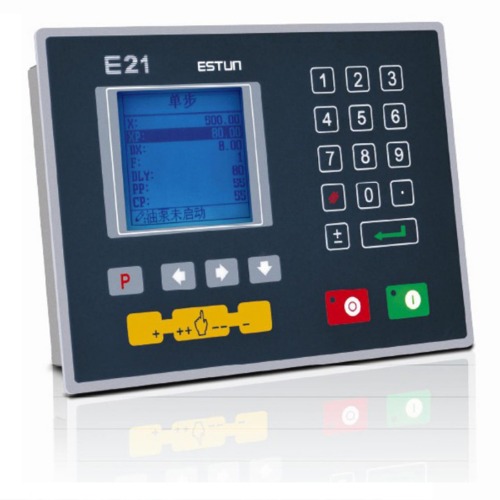

E21 NC নিয়ন্ত্রণ বৈশিষ্ট্য:

E21 নমন মেশিন CNC ডিভাইস

বৈশিষ্ট্য:

● ব্যাকগেজ এবং ব্লক নিয়ন্ত্রণ
●সাধারণ এসি মোটর, ফ্রিকোয়েন্সি বৈদ্যুতিন সংকেতের মেরু বদল জন্য নিয়ন্ত্রণ
● বুদ্ধিমান অবস্থান
●স্টক কাউন্টার
●হোল্ডিং/ডিকম্প্রেশন সময় সেটিং
● প্রোগ্রাম প্রতি 25টি ধাপ পর্যন্ত 40টি প্রোগ্রামের প্রোগ্রাম মেমরি
● একপাশে অবস্থান
● প্রত্যাহার ফাংশন
●একটি কী ব্যাকআপ/পরামিতি পুনরুদ্ধার
●মিমি/ইঞ্চি

RT200 কন্ট্রোলার বৈশিষ্ট্য:

RT200 হল একটি ডিজিটাল ডিসপ্লে কন্ট্রোল সিস্টেম যা আমাদের কোম্পানী দ্বারা অনেক দেশী এবং বিদেশী CNC সিস্টেমের সুবিধার উপর ভিত্তি করে ডিজাইন করা এবং বিকশিত করা হয়েছে। এটি শিয়ারিং মেশিন এবং নমন মেশিন শিল্পের বিশেষ প্রয়োজনের জন্য ব্যবহৃত হয়। ঐতিহ্যগত ডিজিটাল ডিসপ্লে সিস্টেমের সাথে তুলনা করে, এর নিম্নলিখিত বৈশিষ্ট্য রয়েছে:
1. LCD ডিসপ্লে
2. বাহ্যিক ইনপুট সংকেতগুলির স্ব-নির্ণয়
3. একমুখী অবস্থান
4. হার্ডওয়্যার চারগুণ ফ্রিকোয়েন্সি
5. সুন্দর এবং বলিষ্ঠ চেহারা
6. উচ্চ খরচ কর্মক্ষমতা
7. মাল্টি-স্টেপ প্রোগ্রামিং ফাংশন

মেশিন টুলের স্ট্যান্ডার্ড কনফিগারেশন:

1. E21 বা RT200 সিস্টেমের স্ট্যান্ডার্ড কনফিগারেশন। সিস্টেমের প্রয়োজন না হলে, একটি ডিজিটাল ডিসপ্লে ডিভাইসও আলাদাভাবে নির্বাচন করা যেতে পারে।
2. অপসারণযোগ্য সামনে সমর্থন
3. বাঁকানো মেশিন ছাঁচটি 42 CRMO উপাদান দিয়ে তৈরি করা হয়েছে যার 42 ডিগ্রি কঠোরতা ছাঁচের জীবন নিশ্চিত করতে
4. মেকানিক্যাল ফিক্সচার। উপরের ছাঁচটি উচ্চ নিরাপত্তা সহ একটি যান্ত্রিক হুক-টাইপ ফিক্সচার।

ঐচ্ছিক:

1. Photoelectric সুরক্ষা
2. বিশেষ ছাঁচ
3. দ্রুত ফিক্সচার
4. ম্যানুয়াল ক্ষতিপূরণ সিস্টেম
5. লাইট ইনস্টল করুন
6. কাস্টমাইজড guardrails
7. অন্যান্য বিশেষ প্রয়োজনীয়তা কোম্পানির মূল্য যাচাই সাপেক্ষে

সিরিজ WC67Y/K হাইড্রোলিক প্রেস ব্রেক প্রধান পরামিতি

মডেল	নামমাত্র চাপ (কেএন)	দৈর্ঘ্য টেবিল (মিমি)	দূরত্ব ফ্রেমের মধ্যে (মিমি)	গলা গভীরতা (মিমি)	স্ট্রোক (মিমি)	খোলা উচ্চতা (মিমি)	প্রধান মোটর (কিলোওয়াট)	ওজন (কেজি)	সামগ্রিক মাত্রা LXWXH (মিমি)
WC67Y/K-40/1600	400	1600	1150	250	100	340	4	2000	1750x1350x1900
WC67Y/K-40/2200	400	2200	1850	250	100	340	4	2500	2300x1350x1900
WC67Y/K-40/2500	400	2500	2050	250	100	340	4	2800	2600x1400x1950

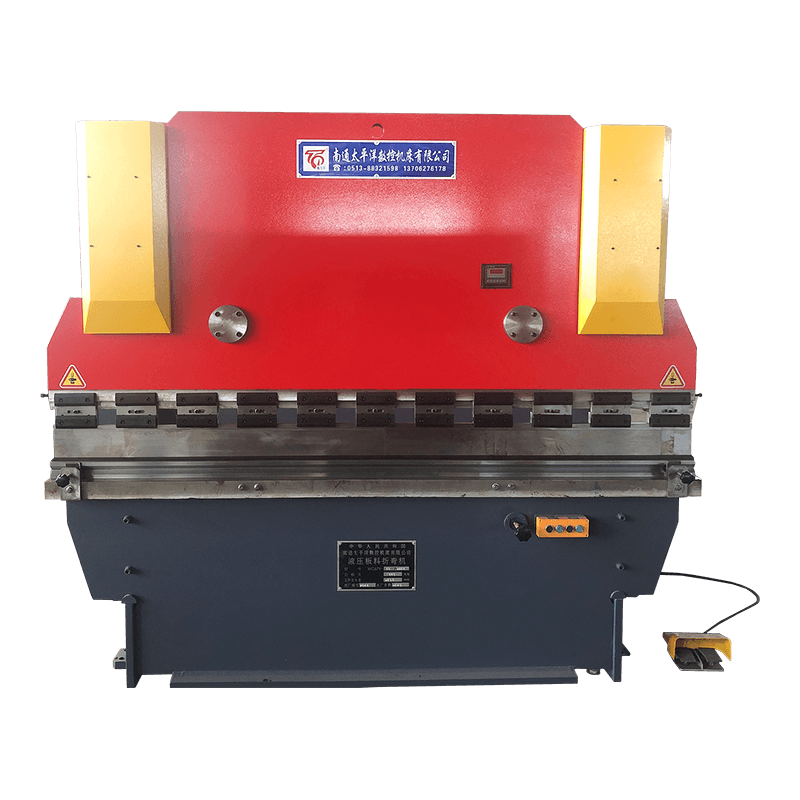

WC67Y/K-63/2500	630	2500	2050	250	120	360	5.5	4500	2600x1400x2000
WC67Y/K-63/3200	630	3200	2600	250	120	360	5.5	5400	3300X1450X2100
WC67Y/K-80/2500	800	2500	2050	250	120	380	7.5	5800	2650X1420X2120
WC67Y/K-80/3200	800	3200	2600	250	120	380	7.5	6100	3300X1450X2100
WC67Y/K-100/2500	1000	2500	2050	320	120	385	7.5	6100	2650X1450X2200
WC67Y/K-100/3200	1000	3200	2600	320	120	385	7.5	6600	3300X1450X2200
WC67Y/K-100/4000	1000	4000	3200	320	120	385	7.5	8000	4100X1450X2200
WC67Y/K-125/2500	1250	2500	2050	320	120	385	7.5	6300	2650X1550X2200
WC67Y/K-125/3200	1250	3200	2600	320	120	385	7.5	7000	3300X1550X2200
WC67Y/K-125/4000	1250	4000	3200	320	120	385	7.5	8200	4100X1550X2200
WC67Y/K-160/3200	1600	3200	2600	320	200	470	11	10000	3300X1780X2500
WC67Y/K-160/4000	1600	4000	3200	320	200	470	11	12000	4100X1780X2520
WC67Y/K-200/3200	2000	3200	2600	320	200	485	11	12000	3300X1750X2680
WC67Y/K-200/4000	2000	4000	3200	320	200	485	11	13800	3300X1750X2680
WC67Y/K-250/3200	2500	3200	2600	320	250	560	18.5	13600	3300X2000X2880
WC67Y/K-250/4000	2500	4000	3200	320	250	560	18.5	15000	4100X2050X2980
WC67Y/K-300/3200	3000	3200	2600	350	250	560	22	16000	3300X2050X3000
WC67Y/K-300/4000	3000	4000	3200	350	250	560	22	20000	4100X2080X3100
WC67Y/K-300/6000	3000	6000	4700	350	250	560	22	28000	6100X2080X3250
WC67Y/K-400/3200	4000	3200	2600	350	250	580	37	20000	3300X2000X3000
WC67Y/K-400/4000	4000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-400/6000	4000	6000	4750	400	250	580	37	37500	6100X2180X3580
WC67Y/K-500/4000	5000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-500/6000	5000	6000	4750	400	250	580	37	37500	6100X2180X3580

এই ক্যাটালগে দেওয়া বর্ণনা এবং স্পেসিফিকেশন নোটিশ ছাড়াই পরিবর্তন সাপেক্ষে৷৷
